정밀 세라믹 선택의 핵심은 '단단한' 것이 아니라 '적합한' 것입니다.

일반적인 통념에 따르면 고급 세라믹의 성능을 평가하는 것은 종종 '단단하다'라는 한 단어로 귀결됩니다. 이는 겉보기에 논리적인 직관을 불러일으킵니다. 재료의 경도가 높을수록 정밀 세라믹 부품의 내마모성과 내구성이 높아집니다.

그러나 실제 산업 공학 응용 분야에서는 이러한 1차원 선택 논리가 심각한 치명적인 오류로 이어지는 경우가 많습니다. 많은 기업에서는 구조용 세라믹 부품을 구매하거나 설계할 때 '고경도' 매개변수만을 추구합니다. 결과적으로 이러한 부품은 실제 작동 중에 치핑, 조기 균열 또는 갑작스러운 파손이 발생하여 수명이 기대에 훨씬 못 미치게 됩니다.

문제는 세라믹 재료 자체가 열등하다는 것이 아니라, 오히려 전통적인 선택 논리가 실제 작업 조건의 다차원적 복잡성을 완전히 간과한다는 것입니다. 정밀 세라믹 선택의 핵심은 궁극적으로 '더 단단한' 재료를 추구하는 것이 아니라 '가장 적합한' 기계적 프로파일을 식별하는 것이었습니다.

1. '경도 중심' 접근 방식이 엔지니어링 실패로 이어지는 이유는 무엇입니까?

재료 물리학의 관점에서 경도는 근본적으로 국부적인 소성 변형, 긁힘 및 압입에 저항하는 재료의 능력을 나타냅니다. 순수 마찰 또는 프레팅 마모 테스트와 같은 비교적 이상적인 실험실 환경에서 경도는 실제로 내마모성을 지배하는 핵심 지표입니다.

그러나 실제 산업 운영 조건은 통제된 실험실 환경보다 훨씬 더 복잡합니다. 정밀 세라믹 부품(예: 세라믹 밸브 코어, 특수 부싱 또는 반도체 로봇 팔)이 고속으로 작동하거나 복잡한 유체 역학 내에서 작동할 때 동시에 심각한 응력 조합을 견뎌냅니다.

• 기계적 충격 및 고주파 진동: 일시적인 하중은 재료 내의 응력 집중을 쉽게 유발할 수 있습니다.
• 심각한 온도 변동: 빈번한 열 사이클은 내부적으로 엄청난 순간적인 열 응력을 발생시킵니다.
• 화학적 매체 부식: 강한 산, 알칼리 또는 복잡한 화학 환경은 입자 경계를 손상시키고 약화시킵니다.

이러한 복잡한 결합 조건에서 세라믹 재료가 극도의 경도만 갖고 에너지 흡수 및 완충 능력이 부족하면 충격 시 소성 변형을 통해 에너지를 방출할 수 없습니다. 결과적으로 미세균열은 내부를 통해 극도의 속도로 전파됩니다.

경도가 높을수록 거의 항상 취성이 증가하여 재료가 치명적인 취성 균열에 매우 취약해집니다. 이것이 특정 고경도 세라믹이 내마모성이 있는 것처럼 보이지만 실제로는 전혀 내구성이 없는 것으로 판명되는 근본 원인입니다.

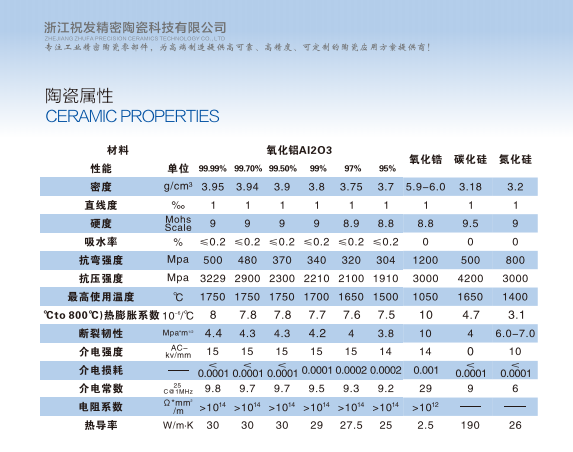

2. 세라믹 수명을 결정하는 4차원 기계적 매트릭스

정밀 세라믹 부품의 장기적인 사용 수명을 평가하려면 단일 지표가 아닌 다음 4가지 핵심 기계적 매개변수에 대한 포괄적인 평가에 의존해야 합니다.

• 비커스 경도(HV): 재료의 마모 및 긁힘 방지에 대한 기준을 설정합니다.
• 파괴 인성(K_IC): 갑작스러운 충격, 진동 또는 응력 집중 하에서 불안정한 균열 전파에 저항하는 재료의 능력을 측정합니다. 이는 구성요소가 갑작스러운 구조적 '급사'를 경험할지 여부를 결정하는 중요한 임계값입니다.
• 열팽창계수(CTE) 및 열충격 저항: 세라믹이 열 순환 중 또는 금속 부품과 조립될 때 열 불일치로 인해 치명적인 잔류 내부 응력을 생성하는지 여부를 결정합니다.
• 화학적 안정성: 고온, 부식성이 높거나 산화성이 강한 매체에서 작동하는 세라믹 부품의 장기적인 화학적 신뢰성과 표면 무결성에 직접적인 영향을 미칩니다.

간단히 말해서, 경도는 '내마모성'을 결정하고, 인성은 '파괴 수명'을 결정하며, 열 및 화학적 특성은 '궁극적인 사용 수명'을 결정합니다.

3. 엔지니어링에서 '균형 잡힌 성능'이 '극한 사양'보다 중요한 이유

고급 재료 과학에서는 사실상 단일 재료가 모든 성능 범주에서 절대적인 우위를 차지할 수 없습니다. 엔지니어링 관행은 단일 속성을 절대 한계까지 밀어붙이면 필연적으로 다른 중요한 측면에서 큰 타협이 필요하다는 것을 일관되게 보여줍니다.

예를 들어, 경도를 극단적으로 최대화하면 파괴 인성이 크게 감소하여 부품이 매우 취약해집니다. 반대로, 인성을 최대화하려는 공학적 시도(예: 특정 상 변환 강화 또는 결정립 조대화를 통해)는 종종 기본 경도와 내마모성을 희생합니다. 더욱이 이러한 극한의 성능 한계에 있는 맞춤형 재료는 기하급수적으로 높은 원자재 비용과 후속 정밀 다이아몬드 연삭 및 기계 가공의 엄청난 어려움으로 인해 총 제조 비용이 걷잡을 수 없을 정도로 치솟게 됩니다.

결과적으로, 정밀 세라믹에 대한 성숙하고 과학적인 선택 전략은 작동 환경에 대한 세부적인 이해를 바탕으로 해야 합니다. 즉, 가장 높은 원시 매개변수를 맹목적으로 선택하는 것이 아니라 경도, 인성, 열역학, 비용 및 기계 가공성 사이의 최적의 균형을 추구해야 합니다.

4. 본질적인 차이점: 화학적 구성을 넘어서는 가공 비밀

조달 시 자주 발생하는 함정은 '알루미나(Al2O3)' 또는 '지르코니아(ZrO2)'와 같이 동일한 이름을 공유하는 모든 세라믹이 동일한 성능 프로필을 가지고 있다고 가정하는 것입니다. 실제로는 동일한 화학 조성을 사용하더라도 제조 공정의 변화로 인해 미세 구조와 거시적 기계적 동작이 크게 달라질 수 있습니다.

무압력 소결, 열간 프레싱 또는 열간 등압 프레싱(HIP) 등 벌크 밀도, 입자 크기 분포, 입자 경계상 및 활용된 소결 기술과 같은 요소는 구조적 무결성을 결정하는 내부 미세 기공 또는 미세 균열의 존재를 직접적으로 결정합니다.

5. 기본으로 돌아가기: 실제 워크로드를 기반으로 미세 조정된 사용자 정의

엔지니어링 실패를 완화하고 정밀 세라믹의 최대 가치를 실현하는 가장 신뢰할 수 있는 방법은 매개변수 숭배에서 벗어나 응용 환경에 대한 심층 분석으로 돌아가는 것입니다.

1. 마모가 많고 영향이 적은 환경: 마모 기준선을 보호하기 위해 뛰어난 비커스 경도를 활용하여 고순도 알루미나 또는 탄화규소를 우선적으로 선택해야 합니다.
2. 높은 기계적 충격 또는 심한 진동: 균열 전파에 대한 저항(취성 파괴 방지)이 주요 목표가 됩니다. 파괴인성이 뛰어난 지르코니아나 질화규소가 이상적인 선택입니다.
3. 심각한 순간 온도 변동: 최적의 열 매칭을 달성하려면 낮은 열팽창 계수와 높은 열 전도성을 자랑하는 재료(예: 질화규소 또는 탄화규소)로 우선순위를 옮겨야 합니다.

결론

정밀 세라믹의 산업적 가치는 결코 고립된 실험실 환경에서 달성된 하나의 '아름다운' 매개변수에 있지 않습니다. 이는 전적으로 특정 산업 아키텍처의 확장된 작동 전반에 걸친 성능 안정성과 장기적인 신뢰성에서 비롯됩니다.

완벽한 엔지니어링 재료 선택은 결코 맹목적으로 경도를 쌓는 것이 아닙니다. 다차원 측정항목의 과학적 통합에 관한 것입니다. 고급 세라믹의 세계에서는 경도가 내마모성을 결정하고, 인성이 생존을 결정하며, 종합적인 성능의 동적 평형이 최종 결과를 결정한다는 점을 항상 기억하십시오.
