세라믹 미러 연삭 공정을 통해 웨이퍼 캐리어의 표면 거칠기를 개선하는 방법은 무엇입니까?

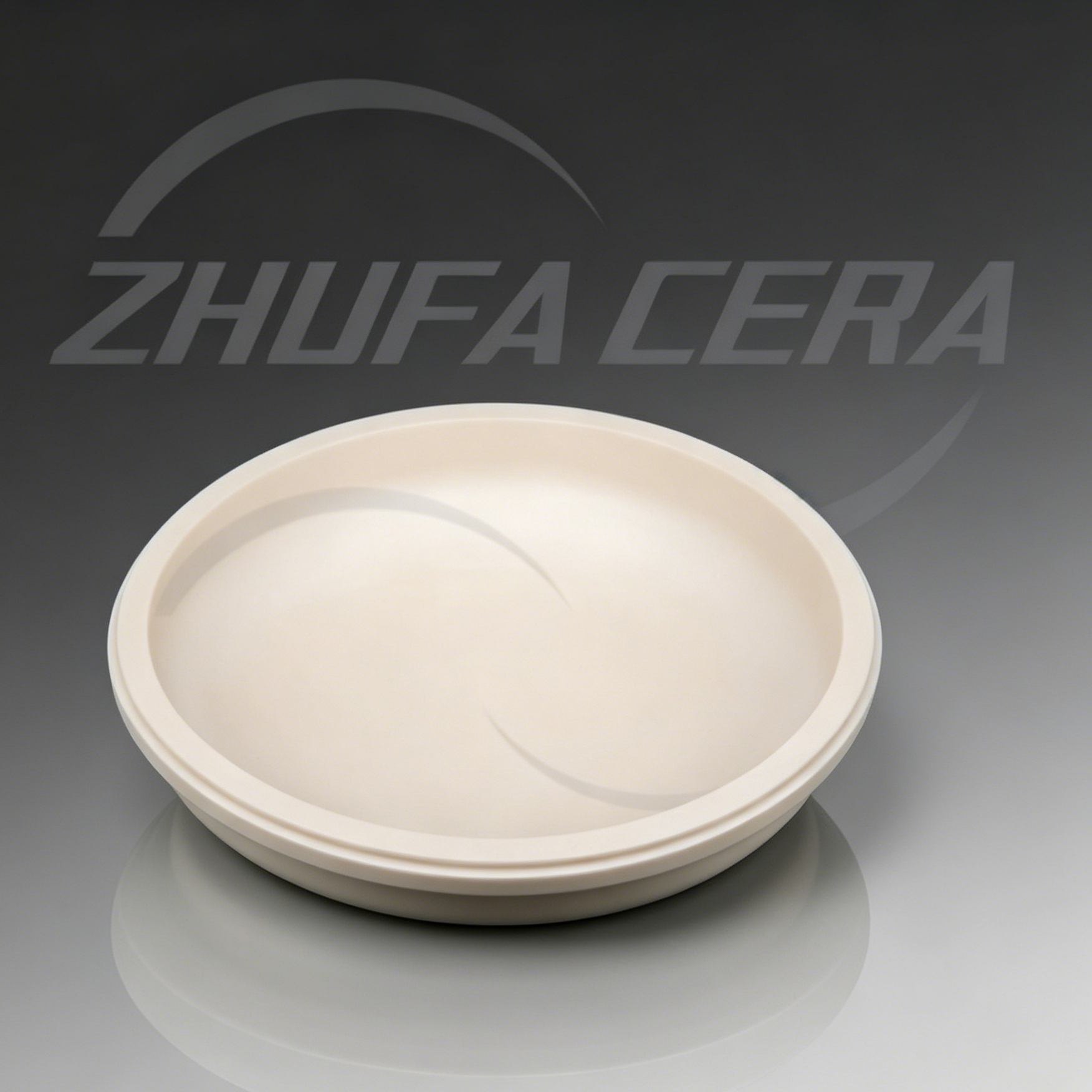

1. 반도체 정전척( ESC ) 세라믹 유전층 및 캐리어 기판

주류 재료: 99.9% 고순도 알루미나 또는 소결 실리콘 카바이드.

주요 기술 지표: 표면 거칠기 Ra ≤ 0.015μm , 평탄도 ≤ 3μm (전체 형식), 병렬성 < 5μm 。

경면 연삭의 기술적 가치와 필요성: 정전 척은 작동 시 쿨롱 힘 또는 존슨 힘을 사용해야 합니다. - 라베 크( JR ) 효과는 실리콘 웨이퍼를 강하게 흡착합니다. 하중을 받는 표면에 미세한 거칠기나 미세 균열이 있으면 수천 볼트의 고전압에서 국부적인 공극 미세 방전이 일어나 유전체층이 파괴되고 웨이퍼가 손상되기 쉽습니다. 패스 엘리드 초정밀 경면연삭과 화학기계연마의 복합공정으로 표면하 손상을 완전히 제거하고 뒷면의 열전도 균일성과 고전압 절연의 신뢰성을 보장합니다.

[핵심 구조도]

Ra ≤ 0.02μm

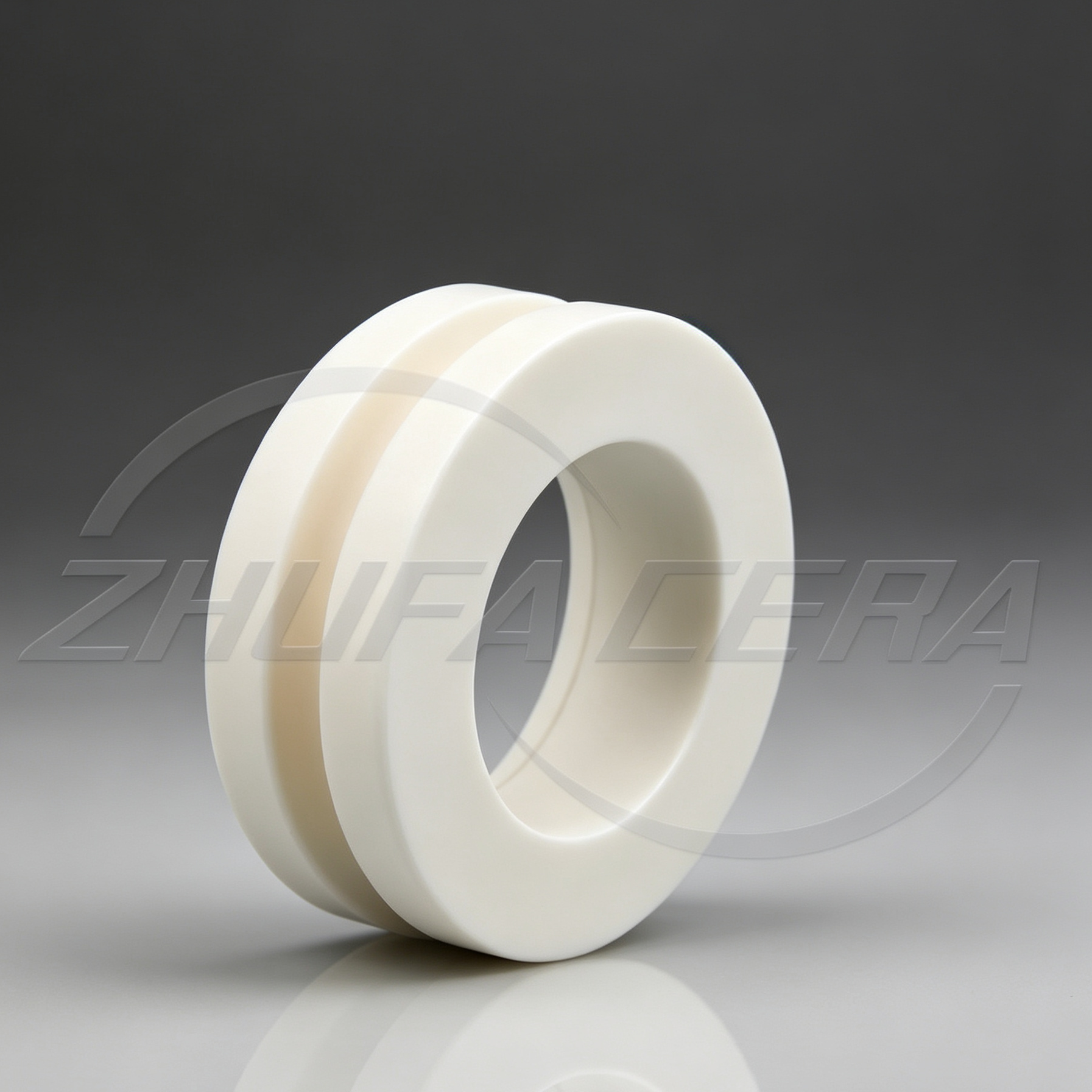

2. 반응 챔버 플라즈마 에칭 포커싱 링

주류 재료: 고순도 단상 소결 탄화규소 또는 고밀도 석영 대체 질화규소 。

주요 기술 지표: 접합면 평탄도 ≤ 5μm , 측벽 및 계단 표면 마감 Ra ≤ 0.05μm 。

경면 연삭의 기술적 가치와 필요성: 포커스 링은 실리콘 웨이퍼를 둘러싸고 있으며 강한 불소에 직접 노출됩니다. / 염소 기반 플라즈마에 충격을 받았습니다. 과도한 미세한 거칠기는 플라즈마 화학적 침식 속도를 증가시키고 웨이퍼를 오염시키는 박리된 입자를 생성합니다. 정밀 연삭은 결정립계 결합 상태를 최적화하고 미세한 응력 집중을 줄이며 에칭 캐비티에서의 수명을 크게 연장할 수 있습니다.

[핵심 구조도]

Ra ≤ 0.02μm

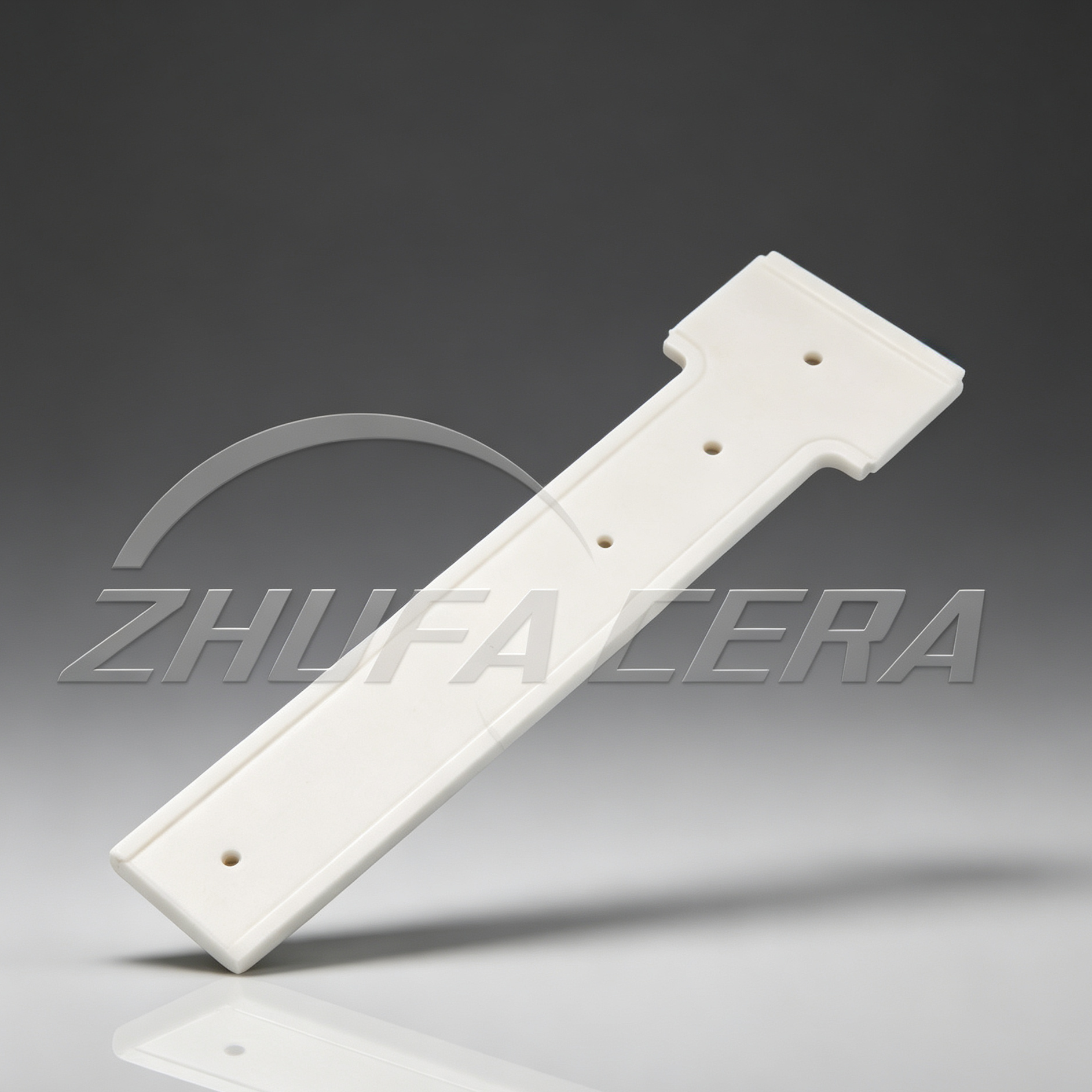

3. 포토리소그래피 기계용 세라믹 참조 눈금자

주류 재료: 제로 열팽창 결정화 유리 세라믹 或 고강성 열간 프레스 탄화규소.

주요 기술 지표: 선팽창계수 < 1.0×10⁻⁶/K , 표면 거칠기 Ra ≤ 0.01μm , 국부적 평탄도는 서브미크론 수준에 도달합니다.

경면 연삭의 기술적 가치와 필요성: 광학 정렬 및 위치 지정의 핵심 벤치마크인 이러한 구성 요소는 열 변형 및 기하학적 오류에 대한 허용 오차가 없습니다. 초음파 보조 연삭 및 나노 수준 연삭은 리소그래피 기계의 오버레이 정확도를 직접적으로 결정하는 새겨진 선 참조의 선명도와 장기적인 기하학적 안정성을 보장합니다.

[핵심 구조도]

Ra ≤ 0.02μm

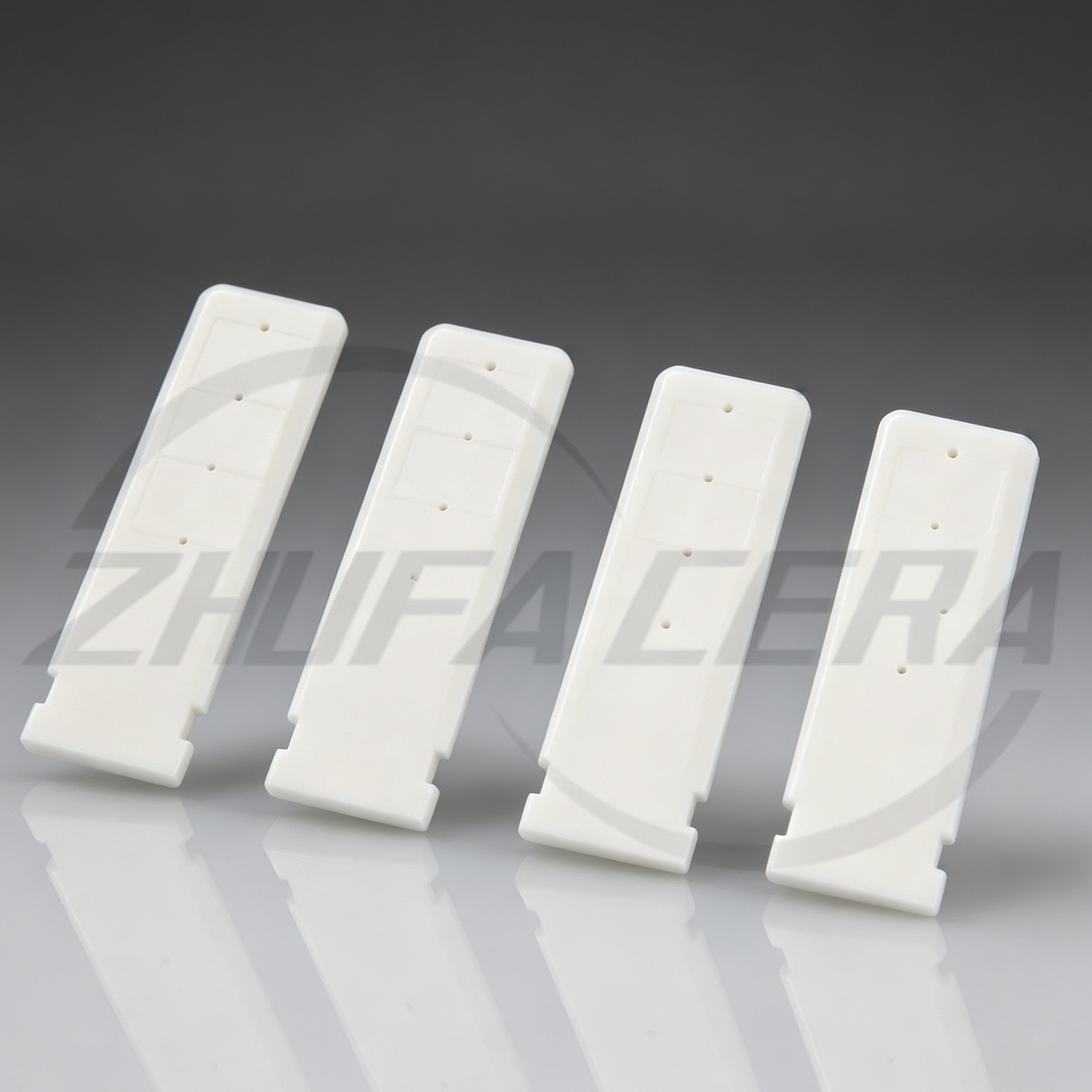

4. 반도체 초정밀 에어베어링 가이드 레일 및 슬라이더

주류 재료: 고밀도 알루미나 세라믹( Al₂O₃ ) 또는 반응 소결된 탄화규소.

주요 기술 지표: 안내면 진직도 ≤ 1μm / 300mm , 표면 거칠기 Ra ≤ 0.02μm , 경도 HRA > 88 。

경면 연삭의 기술적 가치와 필요성: 미크론 규모의 공기막은 에어베어링 가이드 레일과 에어베어링 사이에 사용되어 마찰 없는 서스펜션 이동을 달성합니다. 가이드 레일의 작업 표면에 미크론 수준의 칼자국이나 잔물결이 있으면 공기막 난류, 진동 및 “ 크롤링 ” 현상. 경면 연삭으로 인한 극도로 높은 표면 밀도와 극도로 낮은 마찰 계수는 나노 크기 CNC 포지셔닝 플랫폼의 고속 및 부드러운 움직임을 실현하기 위한 전제 조건입니다.

[핵심 구조도]

Ra ≤ 0.02μm

구매 의사 결정자는 반도체 구조용 세라믹 공급업체를 평가할 때 기본 가공 견적을 검토하는 것 외에도 다음 세 가지 핵심 공급망 지표를 관통하는 데 중점을 두어야 합니다.

1. 프로세스 폐쇄 루프 및 핵심 장비: 공급자가 가지고 있는지 확인하십시오. 엘리드 온라인 전해 샤프닝 그라인더, 초음파 보조 머시닝 센터 및 완전한 나노 규모 연삭 및 연마 생산 라인 세트를 통해 여러 아웃소싱 프로세스로 인한 공차 축적 및 품질 관리를 피할 수 있습니다.

2. 탐지 및 추적 기능: 공급업체는 백색광 간섭계, 고정밀 3차원 좌표 측정 기기 및 헬륨 질량 분석법 누출 감지 보고서를 제공하여 각 배치에 배송되는 캐리어 플레이트 및 정전 척과 같은 구성 요소가 다음을 준수하는지 확인해야 합니다. Ra ≤ 0.02μm 그리고 미세균열에 대한 엄격한 기준은 없습니다.

3. 엔지니어링 사용자 정의 및 오류 분석 지원: 기술 팀이 고객이 제공한 작업 환경(예: 특정 플라즈마 농도, 고전압 절연 요구 사항)을 기반으로 재료 등급 일치 및 구조 최적화 설계를 지원할 수 있는지 평가합니다.

맞춤형 고정밀 반도체 구조용 세라믹과 웨이퍼 캐리어, 정전 척 등 핵심 부품을 제공할 수 있는 신뢰할 수 있는 파트너를 찾고 계시다면, 자세한 소재 데이터 시트와 맞춤형 솔루션을 원하시면 언제든지 문의해 주세요.
