반도체 세라믹 부품에 고비용의 가공 후 세척이 필요한 이유

2026-06-12

반도체 정밀 세라믹 부품(산화알루미늄(Al2O₃), 질화규소(Si₃N₄), 탄화규소(SiC) 등)이 정밀 가공 후 거울 같은 마무리를 달성하더라도 핵심 웨이퍼 제조 장비(예: Etcher, CVD 시스템)에 직접 배치할 수는 없습니다.

대신 믿을 수 없을 정도로 복잡하고 비용이 많이 드는 초청정 정제 공정을 거쳐야 합니다. 이러한 요구 사항은 웨이퍼 오염에 대한 반도체 업계의 "무관용" 정책뿐만 아니라 고급 세라믹의 고유한 미세 구조적 특성, 즉 부서지기 쉬운 특성과 고유한 다공성에도 기인합니다. 이 기사에서는 반도체 세라믹 세정 비용이 많이 드는 핵심 원인과 기술적 장벽에 대해 자세히 설명합니다.

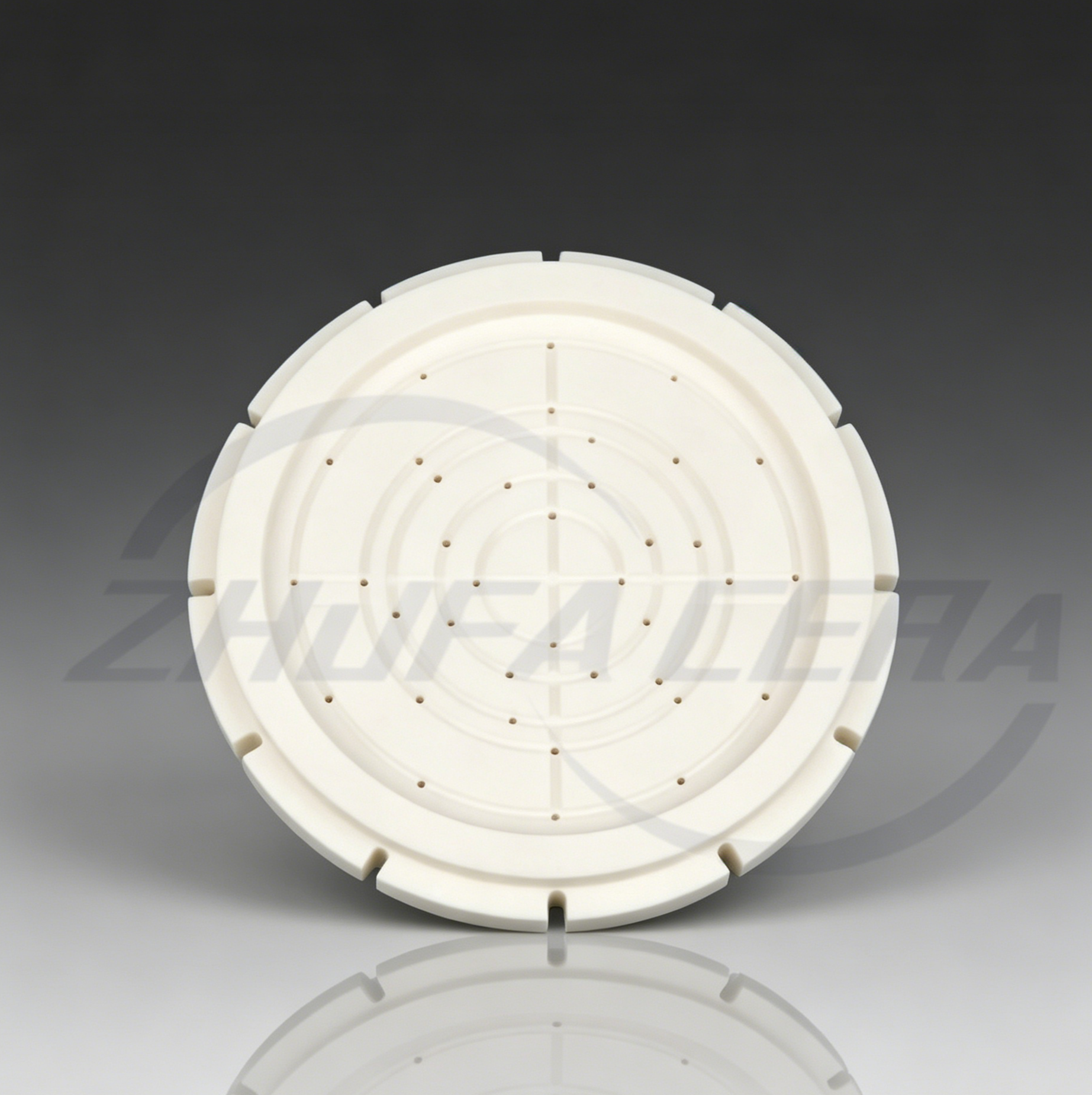

대표적인 반도체 세라믹 부품

"미세 잔류물"의 위협

고급 노드 웨이퍼 제조(예: 3nm, 5nm)에서는 나노미터 미만의 물리적 또는 화학적 오염이라도 치명적인 수율 손실로 이어질 수 있습니다. 선삭, 밀링, 연삭, 연마와 같은 표준 가공 공정에서는 세라믹 표면에 세 가지 주요 유형의 중요한 오염 물질이 남습니다.

전이 금속 이온(가장 치명적인): 초경 절삭 공구의 마모 및 고정 장치와의 접촉으로 인해 구리(Cu), 철(Fe), 크롬(Cr) 및 니켈(Ni)과 같은 금속 이온이 유입됩니다. 이러한 이온이 진공 챔버 내부에서 휘발되어 실리콘 기판으로 확산되면 반도체 장치의 전기적 성능이 저하되어 심각한 누설 전류 또는 절연 파괴가 발생합니다.
화학 및 유기 매체 잔류물: 가공 유체, 연마 페이스트, 녹 방지 오일 및 냉각수는 복잡한 거대분자 유기물을 남깁니다. 프로세스 챔버의 고진공, 고강도 플라즈마 환경에 노출되면 이러한 유기물은 급속히 가스 방출을 겪게 됩니다. 이는 챔버 진공 수준을 불안정하게 만들고 전체 웨이퍼 처리 환경을 교차 오염시킵니다.
서브마이크론 미립자: 가공 중에 미세한 세라믹 파편과 미세 분말이 자연적으로 생성됩니다. 웨이퍼 표면에 떨어지는 0.1미크론(μm) 입자라도 정밀한 포토리소그래피 회로를 차단하여 치명적인 광학적 그림자나 전기적 단락을 일으킬 수 있습니다.

재료 특성: 다공성 및 취성 미세 균열

전통적인 금속과 달리 고급 세라믹은 본질적인 미세 구조적 특성을 갖고 있어 오염 물질을 가두기 쉽습니다.

미세 다공성과 모세관 작용

고밀도 CIP(High Density Isostatic Pressing) 또는 HP(Hot Pressing) 소결을 사용하더라도 미세 공극은 필연적으로 세라믹 입자 경계와 표면을 따라 지속됩니다. 기계 가공의 높은 압력 하에서 절삭유와 오일은 강렬한 모세관력에 의해 이러한 미세 기공 깊숙이 들어가게 됩니다. 기존의 표면 헹굼은 표면의 때만 제거합니다. 기공 내부 깊숙이 갇혀 있는 오염 물질은 나중에 고진공, 고온 도구 작동 시 지속적으로 새어 나옵니다.

가공 응력 및 미세 균열

산업용 세라믹은 매우 단단하고 부서지기 쉽기 때문에 기계적 재료 제거(특히 연삭 및 연마)는 미세 파쇄에 의존합니다. 이는 미크론 이하의 표면 아래 미세 균열 네트워크를 남깁니다. 이러한 미세 균열은 작은 미립자를 포착하는 데 이상적인 주머니 역할을 합니다. 더욱이, 반도체 처리의 급속한 열 순환 중에 이러한 균열은 확장 및 수축되어 갇힌 불순물 이온을 챔버로 지속적으로 배출하는 "벨로우즈"처럼 작용합니다.

비용 요인: 프로세스 및 경제적 장벽 해소

반도체급 세척은 초순수 화학물질 소비, 엄격한 환경 제어 및 자본 집약적인 계측 기술의 조합을 통해 높은 비용을 정당화합니다.

청소 단계	핵심 프로세스 및 기술 요구 사항	비용 동인 분석
1. 유기 및 용제 탈지	초고순도(UHP) 유기 용매(예: IPA, 아세톤) 또는 고급 계면활성제를 활용하는 다단계, 다주파 초음파 세척.	• 휘발성이 높은 전자 등급 화학 물질의 대량 소비. • 방폭 시스템 및 용매 회수 장비에 대한 상당한 자본 투자.
2. 깊은 무기산 에칭	세라믹 표면층을 마이크로 에칭하는 데 사용되는 UHP 강산의 혼합 제제로 미크론 수준의 치수 허용 오차를 손상시키지 않으면서 깊게 박힌 금속 이온을 강제로 용해시킵니다.	• UP-S/UP-SS 등급(전자 등급) 산이 필요하며 이는 산업용 등가 제품보다 수십 배 더 비쌉니다. • 산 온도 및 체류 시간 제어를 위해 고도로 정밀하고 자동화된 하드웨어가 필요합니다.
3. 초순수(UPW) 헹굼	저항률이 18.2 MΩ·cm인 UPW를 사용한 다단계 계단식 오버플로 세척은 유출 전도도가 엄격한 기준 사양을 충족할 때까지 계속되었습니다.	• 높은 유틸리티 비용: 18.2 MΩ·cm의 물을 생성하려면 광범위한 다단계 RO(역삼투) 및 핵 등급 이온 교환 수지가 필요합니다. • 높은 물 처리량과 높은 전력 소비.
4. 환경 제어 및 계측	모든 최종 세척, 고순도 N2 건조 및 이중 정전기 방지 진공 포장은 Class 10(ISO 4) 클린룸 내부에서 이루어져야 합니다. 완성된 부품은 엄격한 ICP-MS 및 SEM 샘플링을 거칩니다.	• 클래스 10 HVAC 및 ULPA 여과 시스템에 대한 막대한 일일 운영 및 에너지 비용. • 분석 장비(예: ICP-MS, SEM)에 대한 수백만 달러의 감가상각 및 유지 관리 비용.

기계 가공 해결하다 기하학적 형태와 치수 공차 세라믹 부품 중 하나입니다.

울트라 클린 클리닝 구성 요소를 보장합니다. 표면 순도 및 화학적 안정성.

결론 및 상업적 가치

제조업체가 이 고비용 세척 공정을 우회하거나 생략하려고 시도하는 경우, 수백만 달러 규모의 공정 챔버 내부에 설치되면 깨끗해 보이는 세라믹 부품이 만성적인 오염원 역할을 하게 됩니다. 이로 인한 오염으로 인해 고가의 12인치 웨이퍼 전체 배치가 즉시 폐기되어 수십만 달러의 비용이 발생할 수 있습니다.

따라서 고가의 반도체 초청정 세정은 선택적인 후처리 미용 단계가 아니라 매우 중요하고 타협할 수 없는 단계입니다. 위험 완화 및 품질 보험 정책 엄격한 반도체 공급망 내에서.
